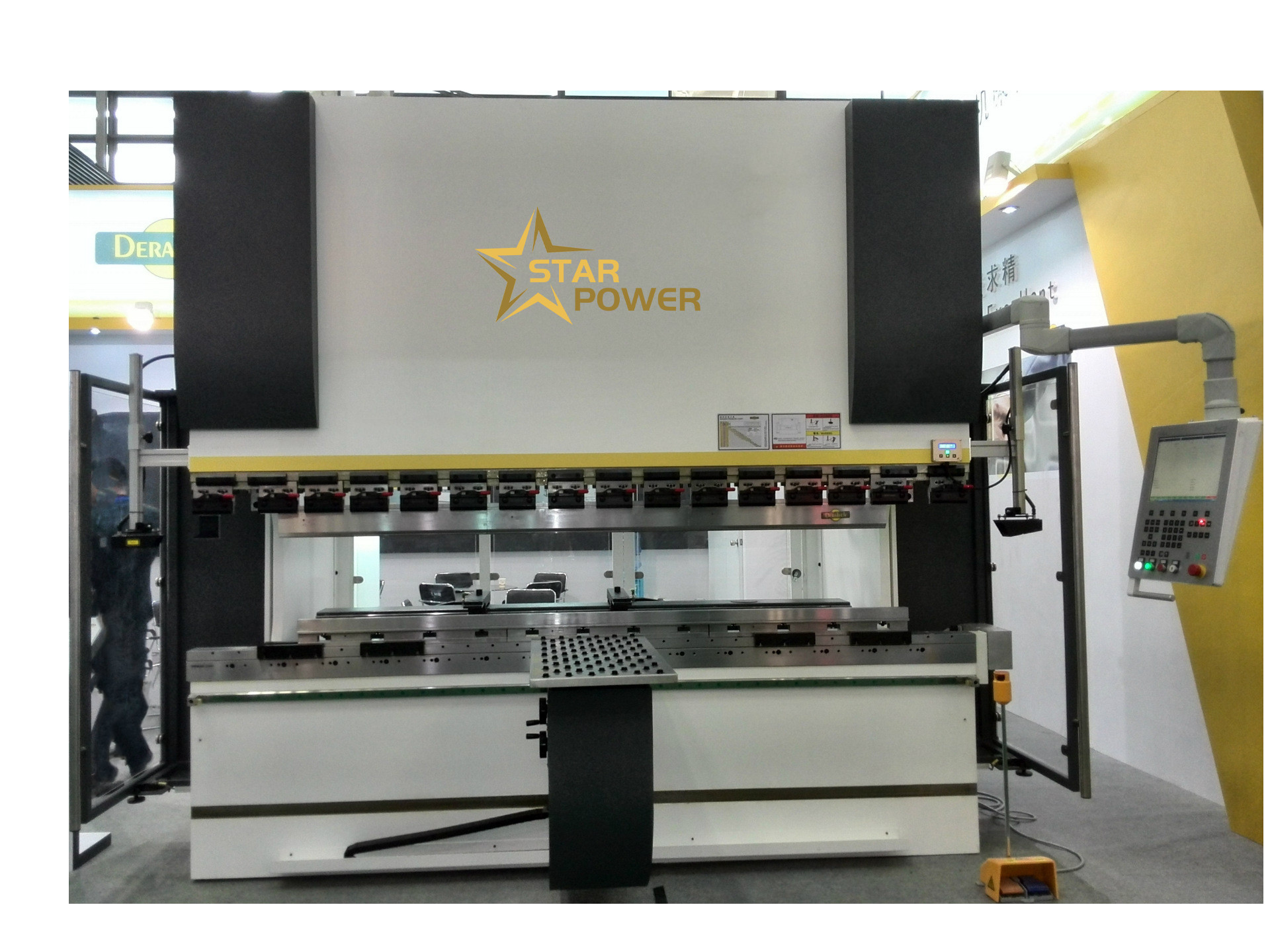

63Ton2,5m CNC-Bogenmaschine Küchenspülmaschinen

63Ton2,5m CNC-Bogenmaschine Küchenspülmaschinen

FBT-63T / 2500 Drehwelle synchrone CNC-Bogen

technisches Dokument

1. technischer Parameter:

2. Funktion Einführung

1,10.2-Zoll-HD-Touchscreen: geringer Stromverbrauch, hohe Leistung, intuitiv und einfach.

2, intelligentes Betriebssystem: komplette Funktionen, humanisiert, intuitiv, einfach und leicht zu erlernen, maximieren

Verkürzung des Trainingszyklus des Bedieners.

3- manuelle schnelle Positionierung einzelner Produkte.

4.Winkelprogrammierungsfunktion.

5Direktes Programmieren.

6. Steuerung der Gleitposition und Messung der Gleitposition mit hoher Präzision.

7Automatische Berechnung des Verlängerungspreises von Blech.

8, der hintere ZugEbenfallsBeugenfunktion.

9, eine einfache Parameteränderungsfunktion, und es gibt zwei Korrekturmodus-Auswahl.

10. Produktspeicherfunktion: 100 Produktprogramme (jedes Produktprogramm hat 20 Verfahren) und erweitert je nach Anforderungen.

11- Einstellbare Rückkehrhöhe des Schiebereglers: Die Öffnungshöhe des Schiebereglers in jedem Biegeprozess kann unabhängig voneinander programmiert werden, um die Produktionseffizienz zu verbessern.

12Steuerungssystem: TP 10 S

• Technische Merkmale

• Hydraulisches Ventil: Haimen Xinli-XINLI

2. Ölflasche: Versiegelung Japan NOK, mit Walztechnik kann die dünnste Oberflächenbeschichtung auch 0,12 mm erreichen, mit hoher Verschleißfestigkeit.

3. Jede Komponente des Rahmens nimmt Stahlplatten geschweißte Struktur, nach dem Härten Behandlung und Vibration Alterung Behandlung, beseitigen die Verformung durch Schweißbelastung und Verarbeitung Belastung verursacht,und gewährleisten die Genauigkeit und Haltbarkeit der Werkzeugmaschine.

4. Der Rumpf nimmt eine integrierte geschweißte Struktur für den einfachen Transport an. Die gesamte Verarbeitung der großen Bodenbohrmaschine kann die Genauigkeit der Werkzeugmaschine gewährleisten.

5Der Rumpf, der Schieberegler und andere wichtige Komponenten werden durch die Analysesoftware ANSYS analysiert, um die Zuverlässigkeit der Werkzeugmaschine sicherzustellen.

6. Die Zylinder an beiden Enden werden auf beiden Säulen platziert, um den Schieberegler direkt zu bewegen; so ist die Maschine einfach und steif.

Der Schieberegler wird durch die Kraft der Torsionswelle synchronisiert und kann einer bestimmten Teillast standhalten.

Hohe Festigkeit und geringe Verformung.

7Die Oberform ist mit einem mechanischen Ausgleichsmechanismus für die Genauigkeit des Oberforms ausgestattet, der das Werkstück eine hohe Biegegenauigkeit ermöglicht.

8. Die Fahrwerte der Hinterräder und des Schiebereglers werden auf dem Bildschirm angezeigt

9Dieses hydraulische System kann den schnellen Abstieg der Rutsche, den langsamen Abstieg, die vorgezogene Geschwindigkeitsbiegung, die schnelle Rückkehr und den Notstand der Rutsche im Auf- und Abfahrtsprozess realisieren.

10Die elektrische Steuerung ist zentralisiert und zuverlässig, wie folgt:

Die Antriebsanlagen befinden sich im Rumpf, die über den Touchscreen des Bedienfelds gesteuert und realisiert werden.

Ausgestattet mit einem Fußschalter, der durch seine direkte Biegewirkung bedient werden kann, bequem und schnell.

Überlastung und Kurzschluss des Motors werden durch den Luftschalter geschützt.

11Werkstoff: 42 CrMo

4. konfigurieren

5Lieferdetails:

1. HydraulikBlecheCNC-Bogemaschine, Modell: FBT-63T / 2500mm ein Satz

2Zufällige Anlagen:

3Zufällige Werkzeuge:

5- Bedingungen für die Benutzung der Werkzeugmaschine durch die Benutzer

1Stromversorgung: 380 V ± 10%, 50 HZ.

2Umgebungstemperatur: 5 bis 38°C (Arbeitstemperatur).

3Umgebungsfeuchtigkeit: die relative Luftfeuchtigkeit beträgt 20 ~ 80% RH.

4Bleiben Sie weg von der starken Schwingungsquelle und der elektromagnetischen Störungsquelle.

5Keine schädlichen und ätzenden Gase, kein Staub.

6Lieferzeit: 15-20 Tage.
